非极大值抑制

Non-Maximum Suppression（NMS）非极大值抑制。从字面意思理解，抑制那些非极大值的元素，保留极大值元素。其主要用于目标检测，目标跟踪，3D重建，数据挖掘等。

而在目标检测的领域中，由于单一物体会存在多个重复识别框，为了避免单一物体出现多个识别框，此时我们需要引入NMS算法进行过滤，实现将最高置信度的物体识别框进行输出。从而确保最终我们的输出符合我们预期的效果要求。

传统算法逻辑

单一分类逻辑

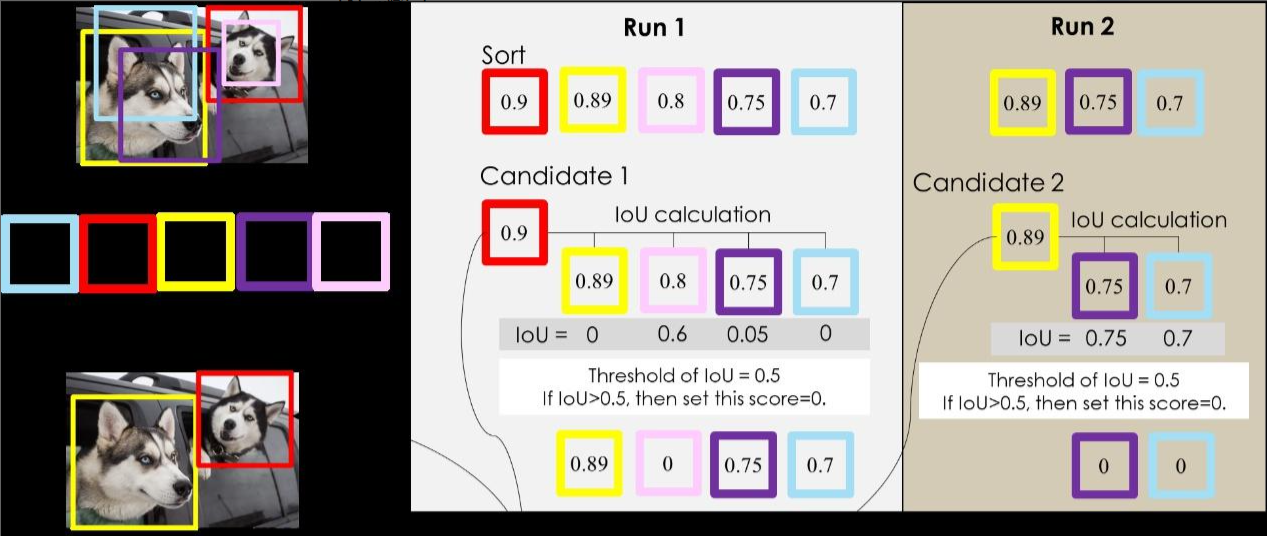

单分类NMS

1.「确定是物体集合」= {空集合}

Run 1: 先将BBox依照置信度排序，置信度最高的BBox (红色) 会被选入「确定是物体集合」內，其他BBox会根据这步骤选出最高的BBox进行IoU计算，如果粉红色的IoU为0.6大于我们设定的0.5，所以将粉红色的BBox置信度设置为0。此时「确定是物件集合」= {红色BBox }
Run 2: 不考虑置信度为0和已经在「确定是物体集合」的BBox，剩下來的物体继续选出最大置信度的BBox，将此BBox(黄色)丟入「确定是物体集合」，剩下的BBox和Run2选出的最大置信度的BBox计算IoU，其他BBox都大于0.5，所以其他的BBox置信度設置为0。此时「确定是物件集合」= {红色BBox; 黄色BBox}
因为沒有物体置信度>0，所以结束NMS。「确定是物件集合」= {红色BBox; 黄色BBox}。

多分类逻辑

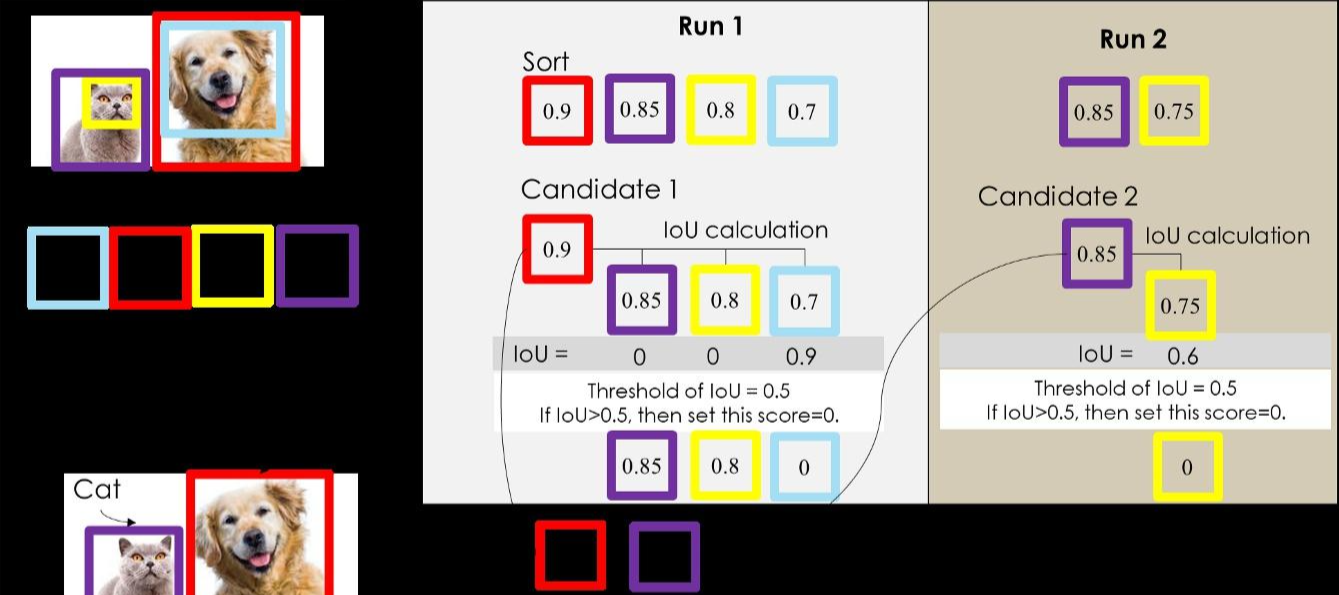

多分类NMS

前面的范例一是标准的NMS程序，这边要搭配一下分类来看，范例二和标准NMS做法一样，先将「确定是物件集合」选出来，此例是NMS选出的BBox是{紫色BBox ; 红色BBox}。

这时候再搭配一下分类的机率，就可以把每个NMS选出的BBox做类别判断了如上图，每个BBox都会带有一组机率

Soft-NMS

概述

对于IOU≥NMS阈值的相邻框，传统NMS的做法是将其得分暴力置0，相当于被舍弃掉了，这就有可能造成边框的漏检，尤其是有遮挡的场景。 Soft-NMS对IOU大于阈值的边框，Soft-NMS采取得分惩罚机制，降低该边框的得分，即使用一个与IoU正相关的惩罚函数对得分进行惩罚。「当邻居检测框b与当前框M有大的IoU时，它更应该被抑制，因此分数更低。而远处的框不受影响。」

其主要分为两种类型的，既线性衰减型（不连续，会发生跳变，导致检测结果产生较大的波动）与指数高斯型（更为稳定、连续、光滑。

局限性

仍采用循环遍历处理模式，而且它的运算效率比Traditional NMS更低。
对双阶段算法友好，但在一些单阶段算法上可能失效。（所以看soft-NMS论文时会发现它只在two-stage模型上比较，可能是因为one- stage模型在16年才提出来，之后才开始大火）soft-NMS也是一种贪心算法，并不能保证找到全局最优的检测框分数重置。
遮挡情况下，如果存在location与分类置信度不一致的情况，则可能导致location好而分类置信度低的框比location差分类置信度高的框惩罚更多
评判指标是IoU，即只考虑两个框的重叠面积，这对描述box重叠关系或许不够全面

Weighted-NMS

概述

W-NMS认为Traditional NMS每次迭代所选出的最大得分框未必是精确定位的，冗余框也有可能是定位良好的。因此，W-NMS通过分类置信度与IOU来对同类物体所有的边框坐标进行加权平均，并归一化。其中，加权平均的对象包括M自身以及IoU≥NMS阈值的相邻框。

局限性

通常能够获得更高的Precision和Recall，一般来说，只要NMS阈值选取得当，Weighted NMS均能稳定提高AP与AR；
仍为顺序处理模式，且运算效率比Traditional NMS更低；
加权因子是IOU与得分，前者只考虑两个框的重叠面积；而后者受到定位与得分不一致问题的限制；

IOU-Guided NMS

概述

一个预测框与真实框IOU的预测分支来学习定位置信度，进而使用定位置信度来引导NMS的学习。具体来说，就是使用定位置信度作为NMS的筛选依据，每次迭代挑选出最大定位置信度的框M，然后将IOU≥NMS阈值的相邻框剔除，但把冗余框及其自身的最大分类得分直接赋予M。因此，最终输出的框必定是同时具有最大分类得分与最大定位置信度的框。

局限性

通过该预测分支解决了NMS过程中分类置信度与定位置信度之间的不一致，可以与当前的物体检测框架一起端到端地训练，在几乎不影响前向速度的前提下，有效提升了物体检测的精度;
有助于提高严格指标下的精度，在IOU阈值较高时该算法的优势还是比较明显的（比如AP90），原因就在于IOU阈值较高时需要预测框的坐标更加准确才能有较高的AP值；
顺序处理的模式，运算效率与Traditional NMS相同；
需要额外添加IoU预测分支，造成计算开销；
评判标准为IOU，即只考虑两个框的重叠面积；

Softer-NMS

概述

其极大值的选择/设定采用了与类似Weighted NMS（加权平均）的方差加权平均操作，其加权的方式采用了类似soft NMS的评分惩罚机制（受Soft-NMS启发，离得越近，不确定性越低，会分配更高的权重），最后，它的网络构建思路与IOU-Guided NMS相类似。

局限性

增加了定位置信度的预测，是定位回归更加准确与合理;
使用便捷，可以与Traditional NMS或Soft-NMS结合使用，得到更高的AP与AR;
顺序处理模式，且运算效率比Traditional NMS更低;
额外增加了定位置信度预测的支路来预测定位方差，造成计算开销;
评判标准是IoU，即只考虑两个框的重叠面积，这对描述box重叠关系或许不够全面;

Adaptive-NMS

概述

Adaptive NMS应用了动态抑制策略，通过设计计了一个Density-subnet网络预测目标周边的密集和稀疏的程度，引入密度监督信息，使阈值随着目标周边的密稀程度而对应呈现上升或衰减。当邻框远离M时，保持si不变；对于远离M的检测框，它们被误报的可能性较小，因此应该保留它们。对于高度重叠的相邻检测，抑制策略不仅取决于与M的重叠，还取决于M是否位于拥挤区域。当M处于密集区域时（即Nm>Nt），目标密度dM作为NMS的抑制阈值；若M处于密集区域，其高度重叠的相邻框很可能是另一目标的真正框，因此，应该分配较轻的惩罚或保留。当M处于稀疏区域时（即Nm≤Nt），初始阈值Nt作为NMS的抑制阈值。若M处于稀疏区域，惩罚应该更高以修剪误报。

局限性

可以与前面所述的各种NMS结合使用;
对遮挡案例更加友好;
双阶段和单阶段的检测器都有效果;
与Soft-NMS结合使用，效果可能倒退 (受低分检测框的影响);
顺序处理模式，运算效率低;
需要额外添加密度预测模块，造成计算开销;
评判标准是IoU，即只考虑两个框的重叠面积，这对描述box重叠关系或许不够全面;
